Alat optik terbagi menjadi 2 jenis yaitu alamiah dan buatan
=> Alamiah : mata
=> Buatan : alat bantu penglihatan manusia untuk mengamati benda-benda yang tidak dapat dilihat dengan jelas oleh mata. Contohnya Kamera dan Proyektor, Lup, Mikroskop , Teropong/Teleskop
A.MATA
sumber : http://www.slideshare.net/dave_alberta/alat-optik-11972483
MENGAPA MATA DI SEBUT SEBAGAI ALAT OPTIK ??karena mata dapat melakukan pembiasan cahaya yang masuk ke mata

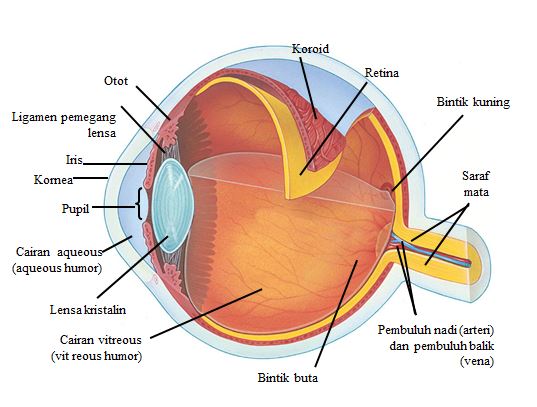

Bagian-bagian mata :
•Kornea
bersifat tembus pandang dan
berfungsi sebagai pelindung mata. Selain itu kornea berungsi juga untuk membantu memfokuskan cahaya. Agar
tetap bening dan bersih, kornea dibasahi oleh air mata yang berasal dari
kelenjar air mata.
•Cairan
aqueous ada di belakang kornea. Cairan ini berfungsi untuk
membiaskan cahaya yang masuk sehingga terfokus ke lensa mata.
•Iris berpigmen. Pigmen menentukan warna pada mata
seseorang.
•Pupil terdapat di tengah-tengah iris.
Pupil dapat mengecil dan membesar, seperti fungsi diafragma pada kamera dan
mikroskop. Pupil membuka dan menutup secara refleks bergantung pada cahaya yang
masuk. Jadi berfungsi jumlah cahaya yang
masuk ke mata. Jika cahaya terang, pupil akan
mengecil, sedangkan ketika gelap, pupil akan membesar.
•Getah
bening
cairan dibelangkang lensa mata yang
berfungsi untuk meneruskan cahaya ke
retina.
•Retina merupakan selaput yang mengandung
sel-sel indera. Retina berfungsi sebagai layar (menangkap cahaya),
tempat terbentuknya bayangan,
seperti halnya pelat film pada kamera.
•Bintik
Kuning,
di dalam bintik kuning terdapat berjuta – juta sel Reseptor yang
berbentuk kerucut dan batang. Bintik kuning ini sangat peka terhadap cahaya. Sel reseptor berfungsi mengubah cahaya menjadi impuls saraf ke otak melalui saraf optik. Supaya bayangan dapat terlihat dengan jelas bayangan harus terbentuk diretina tepat di bintik kuning.
•Lensa
Kristalin
merupakan lensa mata yang terbuat dari
bahan bening, berserat, dan kenyal. Untuk memfokuskan bayangan pada retina,
lensa mencembung atau memipih. Daya untuk membuat lensa mata cembung dan
memipih sesuai dengan jarak benda yang dilihat disebut daya
akomodasi. Daya akomadasi mata berfungsi untuk mengubah jarak fokus lensa mata. Ketika benda makin dekat dengan mata maka daya akomadasi semakin besar sehingga lensa menebal akibatnya jarak fokus mata semakin kecil demikian sebaliknya.
Berikut ini adalah gambar cara kerja mata ketika melihat dekat dan melihat jauh.
1. Ketika melihat dekat
Berikut ini adalah gambar cara kerja mata ketika melihat dekat dan melihat jauh.
1. Ketika melihat dekat
sumber : http://www.slideshare.net/dave_alberta/alat-optik-11972483
2. Ketika melihat jauh
Sumber : http://www.slideshare.net/dave_alberta/alat-optik-11972483
Jangkauan batas penglihatan
Mata dapat melihat dengan jelas jika letak benda dalam jangkauan penglihatan yaitu diatara titik dekat mata (punctum proximum) dan titik jauh mata (punctum remotum) . titik dekat untuk mata normal = 25 cm dan titik jauh = tidak terhingga.
Mata dapat melihat dengan jelas jika letak benda dalam jangkauan penglihatan yaitu diatara titik dekat mata (punctum proximum) dan titik jauh mata (punctum remotum) . titik dekat untuk mata normal = 25 cm dan titik jauh = tidak terhingga.
Cacat Mata
Yaitu terjadi
ketidak normalan pada mata, karena menurunnya daya akomodasi, tidak meratanya kelengkungan
lensa mata, dan terjadinya pengapuran pada lapisan kornea. dan dapat di atasi dengan
memakai kacamata, lensa kontak atau melalui suatu operasi.
Jenis-jenis cacat mata adalah sebagai berikut
1. Rabun Dekat (Hipermetropi)
Dapat melihat
dengan jelas benda jauh tetapi tidak dapat melihat benda benda dekat dengan jelas. Karena lensa
mata tidak dapat menjadi cembung, sehingga bayangan terletak di belakang retina.
sumber : http://www.slideshare.net/dave_alberta/alat-optik-11972483
2.Rabun Jauh (Miopi)
Dapat melihat
dengan jelas pada jarak 25 cm tetapi tidak dapat melihat benda benda jauh dengan jelas. Karena lensa mata tidak dapat memipih, sehingga bayangan terletak di depan
retina.
sumber : http://www.slideshare.net/dave_alberta/alat-optik-11972483
3. Mata Tua (Presbiopi)
Disebabkan oleh faktor usia. Orang yang usianya sudah lanjut daya akomadasinya semakin lemah sehingga lensa mata sukar mencembung secembung-cembungnya dan sukar memipih sepipih- pipihnya . Cacat mata presbiopi adalah cacat mata yang tidak dapat melihat benda-benda jauh atau benda-benda dekat.Untuk menolong orang yang menderita cacat mata presbiopi, harus digunakan kacamata rangkap. Lensa kacamata rangkap terdiri atas lensa cekung untuk
melihat benda-benda dan lensa cembung untuk melihat benda-benda dekat.
4. Astigmatisma
(mata silindris)/ Presmiob
Astigmatisma disebabkan karena kornea mata tidak berbentuk sferik (irisan bola), melainkan lebih melengkung pada satu bidang dari pada bidang lainnya. Akibatnya
benda yang berupa titik difokuskan sebagai garis.Mata astigmatisma
juga memfokuskan sinar-sinar pada bidang vertikal lebih pendek dari sinar-sinar pada bidang Horisontal. Astigmatisma ditolong/dibantu dengan kacamata silindris.
B. KAMERA
Lup atau kaca pembesar adalah sebuah lensa cembung yang digunakan untuk
mengamati benda-benda kecil agar terlihat lebih besar dan jelas. Lensa
cembung memiliki titik fokus yang dekat dengan lensa.
Bagian-bagian Lup
D.MIKROSKOP
Mikroskop – Mikroskop adalah alat yang digunakan untuk melihat benda-benda renik, misalnya bakteri atau virus. Mikroskop banyak digunakan sebagai alat penelitian. Objek yang diamati dapat diperbesar hingga ratusan kali. Para ahli teknologi menggunakan mikroskop untuk mempelajari struktur kristal suatu logam atau campuran logam. Mikroskop pun digunakan untuk mengamati rangkaian dalam chip komputer dan komponen elektronika yang sangat kecil.
Bagaimana jalannya pembentukan bayangan pada mikroskop ?? perhatikan gambar di bawah ini ! ^,^
sumber : http://www.slideshare.net/dave_alberta/alat-optik-11972483
sumber : www.beritateknologi.com
Bagaimana pembentukan bayangan pada kamera ? Mari kita lihat gambar berikut ini !!!
sumber :twitter.com
Lup atau kaca pembesar adalah sebuah lensa cembung yang digunakan untuk
mengamati benda-benda kecil agar terlihat lebih besar dan jelas. Lensa
cembung memiliki titik fokus yang dekat dengan lensa.
Bagian-bagian Lup
1. Tangkai Lup
Tangkai atau pegangan lup digunakan pengamat untuk memegang
Lup. Pada proses penggunaanya.
Tangkai ini dapat dipisahkan dengan lingkaran
Pegangan Lensa.
2. Skrup Pengendali
Skrup penghubung ini berfungsi menghubungkan antara tangkai Lup, berupa logam tipis yang juga berfungsi menguatkan pegangan kepala Lup terhadap lensa cembungnya.
Skrup penghubung ini berfungsi menghubungkan antara tangkai Lup, berupa logam tipis yang juga berfungsi menguatkan pegangan kepala Lup terhadap lensa cembungnya.
3. Kepala/bingkai Lup
Lingkaran penuh yang digunakan sebagai bingkai dari Lensa cembung
pada Lup. Bingkai ini mirip dengan bingkai kacamata yang memegang Lensa,
akan tetapi bingkai kepala Lup berupa Lingkaran penuh.
Lup menggunakan lensa cembung,
yang berfungsi memperbesar benda berukuran kecil sehingga tampak besar.
D.MIKROSKOP
Mikroskop – Mikroskop adalah alat yang digunakan untuk melihat benda-benda renik, misalnya bakteri atau virus. Mikroskop banyak digunakan sebagai alat penelitian. Objek yang diamati dapat diperbesar hingga ratusan kali. Para ahli teknologi menggunakan mikroskop untuk mempelajari struktur kristal suatu logam atau campuran logam. Mikroskop pun digunakan untuk mengamati rangkaian dalam chip komputer dan komponen elektronika yang sangat kecil.
Bagaimana jalannya pembentukan bayangan pada mikroskop ?? perhatikan gambar di bawah ini ! ^,^
sumber : http://www.slideshare.net/dave_alberta/alat-optik-11972483
Ketentuan umum
E.TEROPONG
Untuk mata
berakomodasi
maksimum, bayangan dari lensa okuler terletak di depan lensa sejauh titik dekat pengamat. S’ok
= - Sn
Jika mikroskop digunakan
oleh mata tidak berakomodasi maksimum, titik jauh berada di tak terhingga, sehingga
jarak benda okuler sama dengan jarak fokus okuler.
S’ok = tak
terhingga, shg Sok = F ok E.TEROPONG
sumber : www.anneahira.com
Teropong atau teleskop adalah alat yang digunakan untuk
melihat benda-benda yang jauh agar tampak lebih jelas dan dekat. Teropong
terdiri atas dua jenis jika ditinjauh dari objeknya antara lain sebagai
berikut..
a. Teropong Bintang
Teropong bintang adalah teropong yang digunakan untuk
melihat atau mengatai benda-benda yang ada di langit. misalnya, bintang,
satelit, dan planet-planet. Teropong bintang disebut juga dengan teropong
astronomi. Teropong bintang terdiri dari dua jenis yang ditinjau dari jalannya
sinar antara lain sebagai beriku..
1. Teropong Bias
Teropong bias adalah teropong yang terdiri dari dua lensa
cembung, yaitu sebagai lensa okuler dan lensa objektif. Cara kerja teropong
bias adalah sinar masuk ke dalam teropong lalu dibiaskan oleh lensa
2. Teropong Pantul
Teropong Pantul adalah teropong yang karena jalannya sinar
memantul didalam teropong. Cahaya akan datang lalu dikumpulkan dalam sebuah
cermin melengkung yang besar, kemudian di pantulkan ke mata pengamat oleh satu
atau lebih cermin yang lebih kecil.
b. Teropong Medan/Teropong Bumi
Teropong yang difungsikan untuk mengamati benda-benda yang
jauh di permukaan bumi. Teropong ini terdiri dari 3 lensa cembung yang
masing-masing terdiri dari lensa objektif, lensa pembalik, dan lensa okuler.
Lensa pembalik adalah lensa yang hanya membalikkan bayangan yang terbentuk dari
lensa objektif, tidak untuk membesarkan bayangan. Disini lensa okuler berfungsi
sebagai lub. Kita ketahui bahwa lensa pembalik hanya untuk membalik bayangan
yang berarti bahwa bayangan yang dibentuk oleh lensa objektif terletak di titik
pusat kelengkungan lensa pembalik.
